实验室振动筛视频

300T试验筛机也叫实验室振动筛，实验室振动筛分仪，是一种可定时自动关机，保证试验重复性，功能全面操作更简单的，粒度分析仪器。可将一种颗粒料同时精密分出2~7个粒子段。可用于浆液料的细度及杂物含量分析，噪音小，重量轻；平台操作，无须固定。调节振动快，可调节振幅。

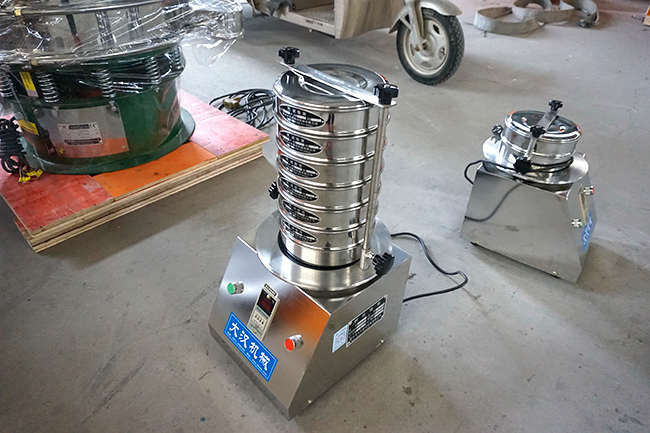

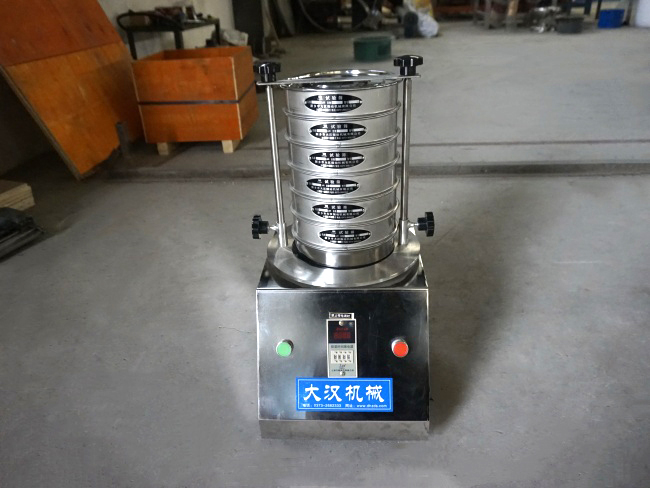

产品实拍

实验室振动筛振动原理

实验室振动是以YZUL立式振动电机作为整机振动源，通过振动电机带动上部振动盘振动，再通过振动盘传导至安放在振动盘上部的筛框上。然后由需要检测目数的筛框把小于筛网孔径的物料颗粒筛分至下层筛框，如此层层筛选，使每层筛框内只留相同粒度的物料，达到不同粒度的分离并确定此物料的粒度组成，使放入筛框内的物料能起到分级检测目的。

序号	名称	单位	参数
01	筛框	层	1~5
02	筛框直径	mm	Φ200 Φ100 Φ75
03	筛分粒度	mm	0.025~3
04	噪音	dB	小于50
05	振幅	mm	0~3
06	振动频率	次/分	1400
07	外形尺寸	长宽高	350：350：300+N*50
08	电源	V；HZ	220；50
09	整机重量	Kg	36

目数与孔径换算

目数，就是孔数，就是每平方英寸上的孔数目。目数越大，孔径越小。一般来说，目数×孔径（微米数）＝15000。

比如，400目的筛网的孔径为38微米左右；500目的筛网的孔径是30微米左右。由于存在开孔率的问题，也就是因为编织网时用的丝的粗细的不同，不同的国家的标准也不一样，目前存在美国标准、英国标准和日本标准三种，其中英国和美国的相近，日本的差别较大。我国使用的实验室振动筛是美国标准，也就是可用上面给出的公式计算。

目数	孔径（mm）	目数	孔径（mm）	目数	孔径（mm）
2目	12.5	45目	0.4	220目	0.065
3目	8	50目	0.355	240目	0.063
4目	6	55目	0.315	250目	0.061
5目	5	60目	0.28	280目	0.055
6目	4	65目	0.25	300目	0.050
8目	3	70目	0.224	320目	0.045
10目	2	75目	0.2	325目	0.043
12目	1.6	80目	0.18	340目	0.041
14目	1.43	90目	0.16	360目	0.040
16目	1.25	100目	0.154	400目	0.0385
18目	1	110目	0.15	500目	0.0308
20目	0.9	120目	0.125	600目	0.026
24目	0.8	130目	0.112	800目	0.022
26目	0.71	140目	0.105	900目	0.020
28目	0.68	150目	0.100	1000目	0.015
30目	0.6	160目	0.96	1800目	0.010
32目	0.58	180目	0.90	2000目	0.008
35目	0.50	190目	0.80	2300目	0.005
40目	0.45	200目	0.074	2800目	0.003

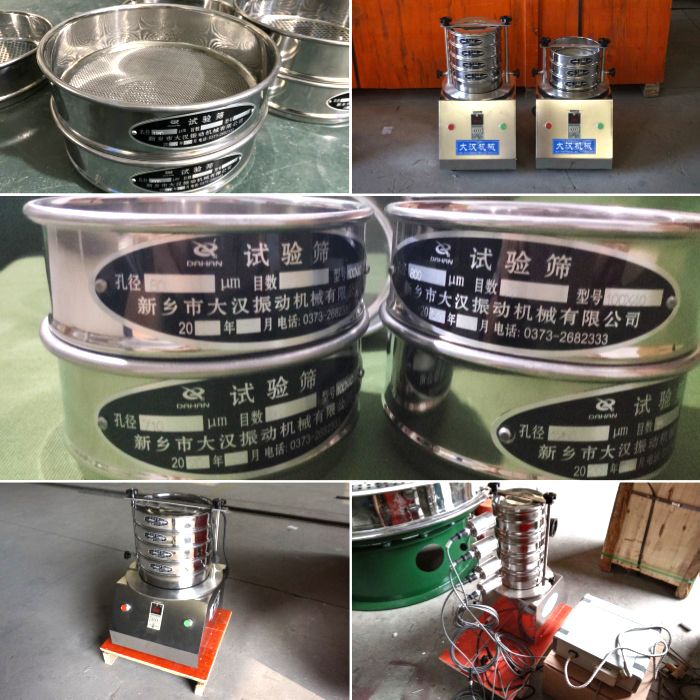

试验筛结构

实验室振动筛上部由固定黄铜螺帽、压板、筛盖、筛框、中筛框、筛底、等距调节杆等等部件组成，所有部件均是选用SUS304不锈钢精制加工而成，相互之间配做灵活、互换性能高。

筛框：常见直径200mm、300mm。

筛网：金属丝编织网、冲孔板筛网、电成型筛网三种。

金属丝编织网试验筛：应用广泛，网孔从2.36毫米到0.02毫米之间为方孔网。

冲孔板试验筛：主要应用于大网孔，有圆孔和方孔两种网孔从0.2到几百毫米均可生产。

电成型试验筛：主要用于高精度的场合，可以做到每个网孔都在平均误差范围内。

实验室振动筛广泛应用于食品，医药，化工，磨料，颜料，矿山，冶金，地质，陶瓷，国防等行业的科研单位，实验室，检验室，生产控制等的检验，分析。

客户案例

使用方法

一：根据需要调整时间。时间继电器前两位为分钟，后两位为秒。调整时间继电器读数到需要时间。

二：将试验筛框放入设备内，拧紧螺母后，即可开机。

三：如调整振动幅度，可将设备内电机上激振块上加M8螺栓，调节M8螺栓长度，可得到不同的激振力。
